سازه ال اس اف
اسازه ال اس اف را می شناسید؟ اگر جواب شما به این سوال منفی است مطمئنا شما از جمله افرادی هستید که هم چنان از هزینه های سرسام آور، زمان بر بودن و دردسرهای همیشگی ساخت و ساز کلافه هستید. اما باید بدانید در صنعت نوین ساختمان ، ساخت و ساز به معنای مصالح سنگین و هزینه های غیرقابل پیش بینی و زمان های طولانی ساخت و ساز نیست. به این صنعت وارد کرده است. امروزه صنعت ساختمان پیشرفت چشمگیری کرده است و سازه سبک ال اس اف را به عنوان یک روش مدرن ، که پاسخگوی تمام چالش ها است معرفی کرده است.
در ایران هنوز بسیاری از افراد به دلیل عدم اطلاعات درست و کافی از این روش به دنبال روش های سنتی هستند. سازه LSF، یکی از پیشرفته ترین راهکارهای مهندسی که سرعت، دقت، ایمنی و پایداری را هم زمان در پروژه های ساختمانی ایجاد می کند و توانسته است به عنوان یکی از محبوب ترین گزینهها در ساخت و ساز مدرن تبدیل شود.
لازم به ذکر است سیستم LSF از مرکز تحقیقات ساختمان و مسکن دارای تاییدیه فنی است و به عنوان یکی از نوین ترین و مطمئن ترین تکنولوژی های ساختمانی در کشور معرفی شده است.
ال اس اف چیست؟
سازه LSF مخفف عبارت Light Steel Frame به معنای قاب فولادی سبک است، که یک سیستم سازه ای پیش ساخته است. در این روش از ساخت و ساز نوین، برای ساخت اسکلت ساختمان از پروفیلهای فولادی سرد نورد شده (Cold-Formed Steel) استفاده می کنند. این پروفیلها از ورق های فولادی نازک و گالوانیزه با روش نورد سرد تولید می شوند و دارای مقاطع U، C و امگا شکل هستند.
هر قطعه از این پروفیل ها بر اساس طراحی های دقیق مهندسی، با ابعاد مشخص و سوراخ های از پیش تعبیه شده برای اتصالات، در فضای کارخانه و به صورت کاملا صنعتی تولید می گردد. در واقع این سیستم بر پایه مونتاژ خشک (Dry Construction) استوار است.
در سازه ال اس اف بر خلاف روش های سنتی که در محل پروژه نیاز به فرآیند بنایی و ساخت و ساز های زمان بر است، تمام قطعات در کارخانه تولید می شود و بعد از انتقال به محل پروژه با دقت و سرعت بالا ، با استفاده از پیچ های سرمته ای (Self-Drilling Screws) یا اتصالات مکانیکی دیگر، نصب می شود. این روش سبب ایجاد به حداقل رسیدن خطاهای انسانی شده و کیفیت نهایی سازه را به شدت ارتقاء می دهد.
همچنین در برج سازی ها برای عملکرد بهتر سازه به جای تیغه چینی از مقاطع قاب فولادی سبک ال اس اف مقاطع پارتیشن بندی استفاده می گردد تا عملکرد و رفتار سازه ای بهتری در سیستم اعمال گردد.
در واقع این روش جایگزینی برای روش های ساخت و ساز سنتی مانند اسکلت بتنی و فلزی شده است. به عبارت دیگر در روش نوین LSF، اسکلت ساختمان به جای میلگرد و بتن از پروفیل های فولادی گالوانیزه ساخته می شود.
برآورد قیمت سازه LSF
دراینجا تلاش کردیم تا در برآورد قیمت سازه ال اس اف، قیمت تمام مراحل را به صورت ریز و جزئی تر بیاوریم. اما از آنجا که به دلیل نوسان بازار، قیمت ها ثابت نیستند، جهت استعلام قیمت با ما تماس بگیرید.
| سازه LSF | قیمت هر متر (به تومان) |
|---|---|
| فونداسیون | 2500/000 – 4000/000 |
| ساخت اسکلت ساختمان | 5000/000 – 6500/000 |
| زیر سازی کف طبقات | 1200/000 – 2000/000 |
| پوشش نمای خارجی حالت خشک | 1200/000 – 2200/000 |
| پوشش نمای خارجی حالت تر | 1200/000 – 3000/0000 |
| پوشش سقف شیروانی | 1800/000 – 1200/000 |
| عایق گذاری حرارتی و رطوبتی | 300/000 – 750/000 |
| تاسیسات و مکانیکال | 800/000 – 1500/000 |
| تاسیسات الکتریکال | 800/000 – 2500/000 |
| پوشش دیوارهای داخلی | 300/000 – 1800/000 |
| سازه LSF | قیمت هر متر (به تومان) |
|---|---|
| عایق کاری رطوبتی | 300/000 – 500/000 |
| پوشش کف سازی | 1500/000 – 2500/000 |
| پوشش نازک کاری داخلی | 300/000 – 1800/000 |
| نصبیات درب و پنجره | متغیر |
| نصبیات تاسیساتی | متغیر |
| نصبیات الکتریکی | متغیر |
| نصب قرنیز | 150/000 – 200/000 |
| نصبیات کابینت و دکمه | 12/000/000-30/000/000 |
| محوطه سازی | متغیر |
عوامل موثر بر قیمت سازه LSF
قیمت یکی از مهمترین عوامل در تصمیم گیری افراد جهت انتخاب نوع سازه است. برخلاف تصور عمومی قیمت سازه LSF به عوامل متعددی وابسته است و نمی توان یک قیمت ثابت برای هر متر مربع ارائه داد. این عوامل عبارتند از:
نوع کاربری پروژه: ساخت یک ویلای لوکس با یک ساختمان اداری از نظر هزینه ای متفاوت است.
تعداد طبقات و مساحت: هزینه سازه در هر متر مربع با افزایش یافتن تعداد طبقات کاهش می یابد.
جزئیات طراحی معماری: هزینه نهایی تحت تاثیر پیچیدگی های طراحی، تعداد بازشو ها و دهانه ها است.
محل پروژه: دسترسی به محل پروژه سبب تغییر هزینه های حمل و تقل و جابه جایی و تغییر قیمت نهایی می شود.
کیفیت مصالح تکمیلی: نوع نمای بیرونی، دیوارپوش های داخلی، سقف و تأسیسات بر قیمت نهایی تاثیر گذار است.
نوع قراداد پروژه: با توجه به اینکه قراداد پروژه بر اساس ساخت سازه است یا کلید تحویل می تواند بر هزینه های محاسبه و اعلام شده تاثیر گدارد.
برای کسب اطلاعات و مشاوره در ارتباط با سازه خود و همچنین یک برآورد دقیق و شفاف از قیمت سازه ال اس اف، می توانید همین حالا با کارشناسان ما تماس بگیرید، تا با بررسی دقیق خواسته ها و نقشه معماری شما و نیازهای پروژه یک پیشفاکتور کاملاً کارشناسی شده و شفاف به شما ارائه دهند.
مقایسه هزینه LSF با سازه بتنی
شاید فکر کنید سازه ال اس اف به دلیل نوین بودن و مزایایی که دارد نسبت به روش های سنتی یک سازه بسیار گران محسوب می شود ولی ما به شما می گوییم که یک سازه lsf نسبت به یک سازه بتی بسیار به صرفه تر است.
در اینجا مقایسه ای میان هزینه های ساخت یک سازه با LSF و یک سازه اسکلت بتنی انجام دادیم:
| سازه LSF | موارد انجام شده | قیمت هر متر (به تومان) |
|---|---|---|
| پایه فقط سازه | شامل تولید، حمل و اجرای سازه به همراه کلیه اتصالات پیچ، بلت و … | 5000/000 – 7000/000 |
| سازه و پوشش ها | اجرای کامل سازه به همراه پوشش خارجی، پوشش کف طبقات، عایق گذاری و پوشش بدنه داخل | 1000/000 – 12000/000 |
| پوشش کامل ساختمان | شامل مرحله متل ، نازک کاری ها و نصبیات کلید تحویل | 2000/000 – 25000/000 |
| سازه بتنی | موارد انجام شده | قیمت هر متر (به تومان) |
|---|---|---|
| اسکلت بتنی | تنها برآورد ساخت اسکلت ساختمان در یک سازه بتنی برای هر متر مربع | 30/000/000 – 35/000/000 |

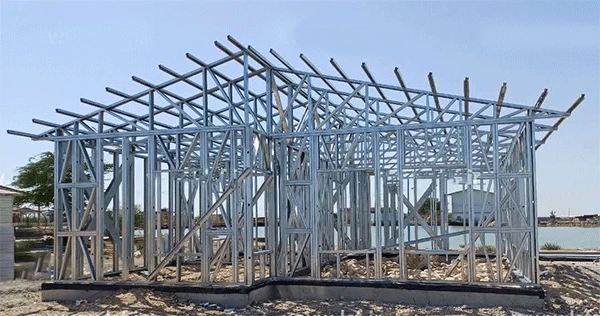

مزایا و معایب سازه LSF
مزایا سازه ال اس اف:
سازه LSF به عنوان یک روش نوین در صنعت ساختمان، مزایای رقابتی و کارآمدی بسیاری دارد که در اینجا به ذکر چند نمونه از آن می پردازیم:
- سرعت بالای اجرا و کاهش زمان پروژه: تولید قطعات سازه در کارخانه و انتقال آنها به محل پروژه به صورت آماده سبب کاهش 50% زمان ساخت می شود.
- امکان اجرای تاسیسات به آسانی: سوراخ هایی که جهت عبور کابل ها و لوله های تاسیساتی در پروفیل ها از پیش تعبیه شده سبب سهولت کار شده است.
- عدم نیاز به جوشکاری: با استفاده از پیچهای سرمته ای کار اتصالات مربوط به سازه LSF انجام میشود که سبب عدم نیاز به جوشکاری بوده و سرعت کار را بالا می برد.
- اجرای تمیز و سریع: فرآیند ساخت LSF خشک است و نیاز به ملات و مصالح سنتی ندارد، که سبب تمیز نگه داشتن محیط کار می شود.
- مقاومت فوقالعاده در برابر زلزله: سبک وزنی سازه و همچنین رفتار سازه ای کلیه دیواره ها (عملکرد خطی) باعث می شود که انرژی لرزه ای در زلزله جذب و دفع شود.
- مقاوم در برابر آتشسوزی: غیر قابل اشتعال بودن پروفیل های فولادی و استفاده از پوشش های مناسب برای آنها، سبب افزایش مقاومت سازه در برابر حریق می شود.
- پایداری بالا: مقاومت بالای فولاد گالوانیزه در برابر خوردگی و زنگ زدگی، سبب افزایش عمر مفید سازه تا چندین دهه می شود.
- عایق حرارتی و صوتی مناسب: استفاده از عایق های مانند پشم سنگ و پلی استایرن سبب ایجاد عملکرد حرارتی و صوتی سازه به بهترین شکل ممکن می شود.
- افزایش فضای مفید داخلی: دیوارهای LSF، ضخامت کمتری نسبت به دیوارهای سنتی دارند و این سبب افزایش فضای مفید داخلی ساختمان می شود.
- امکان بازیافت حداکثری: فولاد استفاده شده در سازه ال اس اف، به دلیل قابلیت بازیافت حداکثری به یک گزینه سازگار با محیط زیست تبدیل شده است.
- کاهش ضایعات مصالح: تولید پروفیل های سازه در کارخانه به دلیل بهینه سازی برش، سبب کاهش چشمگیر پرت مصالح و کاهش هزینهها می شود.
- عدم لانه گزینی حشرات و موریانه: به دلیل غیرارگانیک بودن عایق حرارتی، امکان لانه گزینی در آن وجود ندارد که سبب افزایش دوام سازه LSF می شود.
- سبکی سازه و کاهش هزینه فونداسیون: وزن متریال در سازه LSF نسبت به سازه سنتی 50% کمتر است، که سبب کاهش نیاز به فونداسیون عمیق و پرهزینه می شود.
- کاهش هزینههای حملونقل: متریال سازه LSF به دلیل وزن سبک و فضای کمی که اشغال می کنند، نسبت به سایر سازه ها حمل و نقل آسان تر و ارزان تری دارند.
معایب سازه LSF:
از آنجا که هیچ سازه ای صد در صد نیست، ال اس اف مانند هر سازه دیگر معایبی دارد که عبارتند از:
- اجرای سازه ال اس اف در ارتفاع بالا : یکی از معایب سازه ال اس اف، اجرای آن در ارتفاع بالاتر از 5 طبقه است. و این موضوع به خاطر عملکرد برش پایه و واژگونی به گونه ای است که تراکم حجمی سازه به مراتب بالا می باشد
- بار جانبی خاک: سازه در عملکرد بار جانبی خاک رفتار مناسبی ندارد.
مراحل اجرای سازه LSF
اجرای سازه LSF به روش کانادایی، یک فرآیند کاملا تخصصی است که نیاز به مهارت و دقت بالایی دارد، و شامل مراحل مختلفی است که عبارت است از:
مرحله 1: طراحی و مهندسی
اولین و مهمترین گام طراحی دقیق سازه توسط مهندسین سازه با استفاده از نرم افزارهای کاملا تخصصی جهت تهیه نقشه های اجرایی است. که عبارتند از:
نقشههای معماری و سازهای: تعیین موقعیت ستونها، تیرها و دیوارهای باربر.
جزئیات اجرایی پروفیلها: ضخامت و ابعاد و سایر مشخصات پروفیلهای مصرفی و اتصالات آنها.
محاسبات سازهای: محاسبه بارهای ثقلی و جانبی وارد بر سازه و طراحی با توجه به آیین نامه های محاسباتی مرتبط.

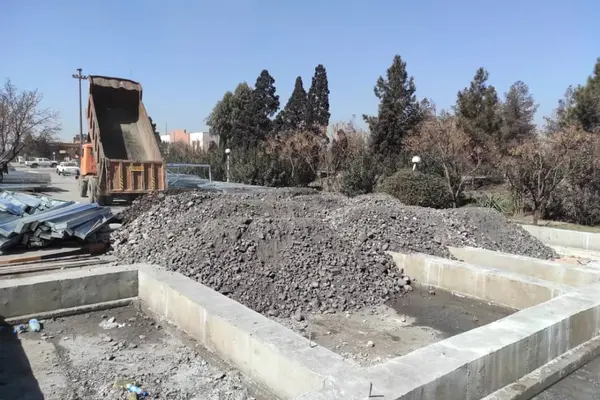

مرحله 2: آمادهسازی فونداسیون
سازه LSF نسبت به سازه های دیگر وزن کمتری دارد و به همین دلیل، نیاز به فونداسیون عمیق ندارد. مراحل این گام عبارتند از:
خاکبرداری و تسطیح: آماده سازی زمین و گود برداری در صورت نیاز.
بتنریزی فونداسیون: بتن ریزی فونداسیون به صورت نواری یا صفحهای، به صورت کاملا تراز با میلگرد طولی و خاموت عرضی با توجه به طراحی سازه بدون میلگرد انتظار .

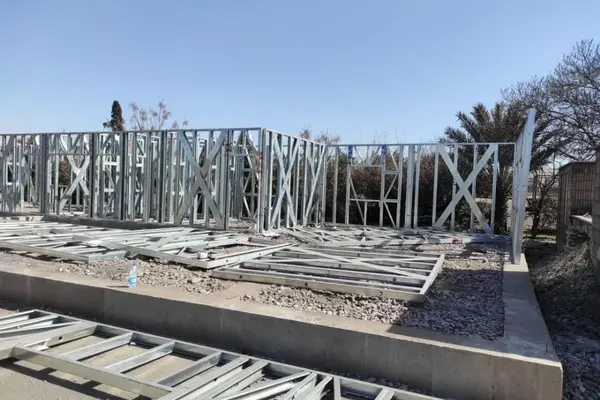

مرحله 3: مونتاژ پروفیلها در محل
این مرحله هسته اصلی روش کانادایی است و شامل مراحل زیر میشود:
انتقال پروفیلهای خام: پروفیلهای C (استاد) و U (رانر) شکل سرد نورد شده در اندازه استاندارد به محل پروژه انتقال می یابد.
مونتاژ قابها: قابهای دیواری (استادها)، قاب های سقفی و کف (رانرها) با پیچهای سرمته ای مونتاژ می شوند. دقت در تراز و گونیا بودن قابها بسیار حیاتی است.
- نصب قابهای دیواری: قاب های دیواری مونتاژ شده به صورت عمودی روی فونداسیون با کاشت بلت متصل می شوند.
- نصب قاب سقف: جویست های فولادی طبق نقشه در مکان خود جهت اجرای سیستم سقف قرار میگیرند.

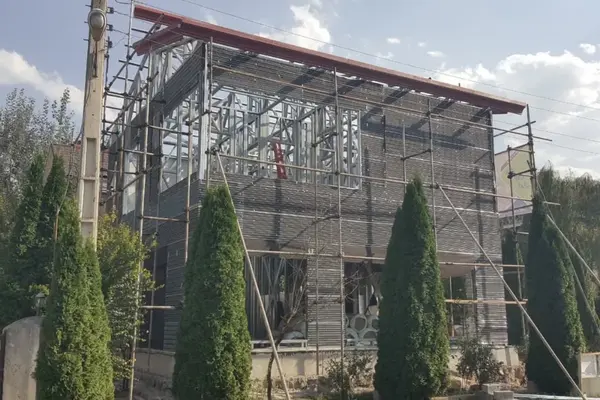

مرحله 4: نصب پوششها و عایقکاری
نصب پوشش خارجی: معمولاً از پانل سیمانی به صورت خشک با لایه محافظ بخاربند به عنوان پوشش اولیه استفاده می شود که به قابهای فولادی پیچ می شوند.
نصب عایق: در میان پروفیل های فولادی به عنوان عایق حرارتی و صوتی از پشم سنگ یا پلی یورتان پاششی پر می شود.
نصب پوشش داخلی: برای دیوارهای داخلی، از پانل گچی یا پوششهای دیگر (پوشش خشک) استفاده می کنند.

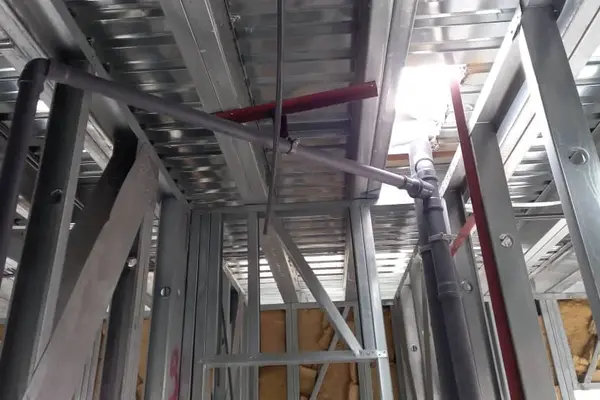

مرحله 5: اجرای تاسیسات و نازککاری
تاسیسات مکانیکی و برقی: لوله ها و کابل های برق از سوراخ هایی که از قبل بر روی پروفیل ها تعبیه شده است رد می شوند.
اجرای کفسازی و سقف: پس از نصب تاسیسات، نصب سقف کاذب و مراحل کفسازی با پارکت، سرامیک و .. انجام می شود.
نازککاری: در نهایت بتونه کاری و نقاشی، نصب درب و پنجره و سایر مراحل تکمیلی انجام می شود.
ال اس اف ایران
شرکت الاساف ایران با بیش از ۵۰ سال تجربه موفق در صنعت ساختمان، از پیشگامان تولید و اجرای سازه های سبک فولادی LSF در ایران است. این مجموعه با سابقه ای درخشان و تکیه بر فناوری روز دنیا، توانسته جایگاه ویژهای در میان شرکت های سازنده سازه های سبک به دست آورد. وجه تمایز اصلی الاساف ایران این است که کلیه مراحل از تولید قطعات فولادی تا اجرای کامل پروژه را در مجموعه ای یکپارچه و تحت نظارت مستقیم مهندسین مجرب و متخصص خود انجام می دهد.
کارخانه این شرکت مجهز به خطوط تولید پیشرفته و دستگاه های رول فرمینگ دقیق است که امکان ساخت قطعات با دقت میلی متری و مطابق با استانداردهای جهانی را فراهم می سازد. با این روش، کیفیت ساخت تضمین شده و زمان اجرای پروژه ها به شکل چشمگیری کاهش می یابد.
الاساف ابران در زمینه ساخت سازههای مسکونی، اداری، صنعتی، آموزشی و تجاری فعالیت داشته و با رعایت اصول ایمنی، مقاومت بالا در برابر زلزله و صرفه جویی انرژی، پاسخگوی نیازهای متنوع مشتریان است. این شرکت با شعار «کیفیت، سرعت و اطمینان»، هم زمان تولید کننده و مجری پروژه های LSF بوده و نماد خودکفایی و تخصص مهندسی داخلی در صنعت ساخت و ساز مدرن محسوب می شود.
