انواع سقف در سازه LSF ، این موضوع شاید برای بسیاری از شما یک نکته مبهم باشد که آیا این سازه سبک پیش ساخته قابلیت این انعطاف در طراحی و ساخت را دارد یا خیر؟ ولی ما به شما می گوییم که این سازه به دلیل ماهیت سبک، پیش‌ساخته و سریع‌الاجرا خود، در پذیرش انواع سیستم‌های سقف قابلیت و انعطاف‌پذیری فوق‌العاده‌ای دارد. در واقع این موضوع برخلاف سازه‌های سنتی با محدودیت‌های اجرایی است. در سازه های LSF می‌توان سقف‌ها را به دو صورت مسطح و شیبدار اجرا کرد. این سقف ها با مصالح متنوع و پوشش های مختلف اجرا می شود.
البته لازم به ذکر است که انتخاب نوع سقف با توجه به کاربری ساختمان، شرایط اقلیمی، دهانه سازه و بودجه پروژه نعیین می شود. در ادامه این مطلب با ما همراه باشید تا در موردانواع سقف ها و نکات مهم در این ارتباط ضخبت کتیم.

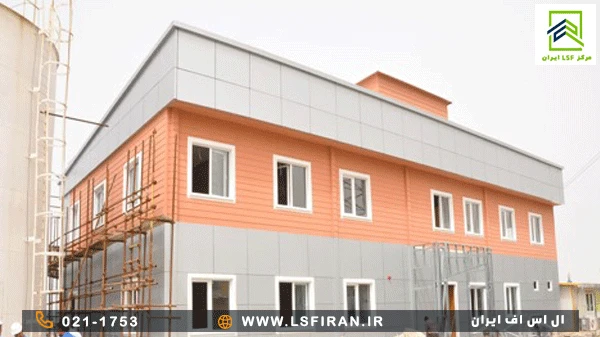

۱. سقف‌های مسطح در LSF
اجرای سقف های مسطح در سازه‌های LSF، به این صورت است که با استفاده از تیرچه‌های فولادی سبک سرد نورد که به صورت مقاطع C و Z شکل است، تیرریزی سقف‌های میانی و نهایی مسطح انجام می‌شود و به این وسیله بار را به استادهای دیوارهای باربر مستقیماً انتقال می دهد. این سیستم، یک قاب افقی قوی را ایحاد می کند. سقف های مسطح انواع مختلفی دارند که عبارتند از:
الف. سقف‌های عرشه فولادی
این مدل از سقف ها یکی از رایج‌ترین و کارآمدترین گزینه‌ها در ترکیب با سازه LSF است که با استفاده از ورق گالوانیزه ذوزنقه‌ای (عرشه فولادی)، گل میخ (برشگیر)، آرماتور (میلگرد) و بتن سبک یا معمولی ایجاد می شود .
در ساخت این نوع سقف ها، از ورق گالوانیزه ذوزنقه ای به عنوان قالب و آرماتور کششی استفاده می کنند و این موضوع سبب حذف قالب‌بندی سنتی و کاهش چشمگیر وزن مرده سقف می‌شود. جهت اتصال برشی بین ورق فولادی و بتن از گل میخ‌ها استفاده می شود.
مزایای سقف های عرشه فولادی در LSF:
کاهش بار مرده: استفاده از سقف های عرشه فولادی در سازه های سبک ال اس اف می تواند سبب کاهش قابل توجهی از بار ناشی از زلزله شود.
سرعت اجرا: این موضوع با حذف عملیات زمان‌بر قالب‌بندی. امکان بتن‌ریزی همزمان چند طبقه را فراهم می کند و در نتیجه سرعت اجرا را بالا می برد.
ایجاد دیافراگم صلب: سقف صلب مانند یک “سینی بسیار محکم” تمام نیروهای جانبی زلزله را جمع کرده و در میان تمام دیوارهای سازه LSF به صورت متوازن توزیع می‌کند و در نتیجه ساختمان در مقابل تخریب به صورت یکپارچه و هماهنگ مقاومت کند.
ب. سقف‌های با پوشش خشک
از سیستم‌های سقفی با پوشش خشک در سقف‌های نهایی یا در طبقاتی که نیاز به باربری کمتری دارد استفاده می شود. در واقع هدف از استفاده از این سقف ها، کاهش حداکثری وزن و اجرای سریع بدون نیاز به بتن‌ریزی می باشد. در ساخت سقف های با پوشش خشک با استفاده از تیرچه‌های فولادی سبک تیرریزی انجام می شود و سپس مستقیماً با متریال‌هایی مانند تخته‌های OSB یا تخته چند لایه پوشش رویی انجام می‌شود. بعد از آن روی تخته‌های سازه‌ای، لایه‌های عایق حرارتی، رطوبتی و سپس پوشش نهایی سقف (مانند سقف کاذب، گچ‌برگ یا پوشش‌های ضد آب) به عنوان پوشش نهایی اجرا می‌شود.
مزایای سقف های با پوشش خشک در LSF:
حذف کامل از فرآیند اجرا: برای ساخت و ساز در فصول سرد و بالا بردن سرعت مونتاژ گزینه ابده آلی محسوب می شود.
ج. سقف‌های با بتن سبک
استفاده از بتن سبک دانه سازه‌ای به جای بتن معمولی بر روی سیستم تیرچه و شمع‌بندی فولادی سبک، یکی دیگر از گزینه ها در سازه ال اس اف است. در این استفاده از سنگدانه‌های سبک مانند لیکا (رس منبسط شده)، پوکه معدنی یا بتن فوم، سبب کاهش شدید چگالی بتن می شود.
مزایای سقف های با بتن سبک در LSF:
این روش با استفاده از استحکام فولاد سرد نورد سبب کاهش وزن و افزایش عایق حرارتی بتن سبک می شود و همچنین برای تاسیسات سطحی صاف و محکم ایجاد می کند.
جهت کسب اطلاعات بیشتر در ارتباط با سازه ال اس اف می توانید همین حالا با ما با شماره های 021-1753 تماس بکیرید.

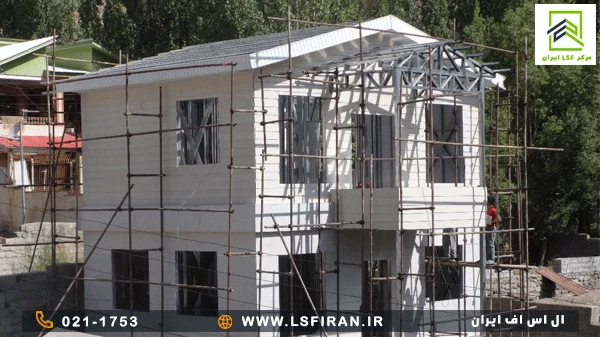

۲. سقف‌های شیبدار در LSF
سقف های شیبدار یکی دیگر از سقف های ایده آل و مخبوب در سازه های ال اس فا می باشد. در این سازه ها به دلیل استفاده از پروفیل فولادی سرد نورد در تولید خرپاهای سبک و دقیق بهترین بستر برای اجرای انواع سقف‌های شیبدار و چند شیبه ایجاد شده است. این سقف‌ها اغلب در ویلاها، مناطق بارانی و کوهستانی کاربرد فراوان دارند. سقف های شیبدار انواع گوناگونی دارند که در ایتجا به ذکر آنها می پردازیم.
الف. سیستم خرپای سقفی
اسکلت اصلی سقف شیبدار را خرپاهای سقفی LSF را که به صورت قطعات C و U است تشکیل می‌دهند. ساخت این سقف ها به این صورت است که خرپاها را در کارخانه با دفت بالا تولید می کنند و به صورت پیش ساخته به محل پروژه منتقل می کنند. در محل پروژه این خرپاها با استفاده از پیچ و مهره به سازه اصلی متصل می‌شوند.
ذکر این نکته ضروری است که خرپاها سبب انتقال متوازن بار سقف به دیوارهای جانبی LSF شده و باعث توزیع بهتر بار می‌شود.
مزایای تخصصی سیستم خرپای سقفی در LSF:
دهانه‌های بزرگ: با استفاده از این خرپاهای سقفی، بدون نیاز به تکیه‌گاه میانی زیاد امکان پوشش دهانه‌های بلند وجود دارد.
دقت بالا: تولید در کارخانه با دقت بالا، تضمین‌کننده زاویه شیب دقیق و عدم انحراف از نقشه است. این موضوع برای آب‌بندی سقف‌های شیبدار بسیار اهمیت دارد.
ب. پوشش‌های نهایی سقف شیبدار
به دلیل انعطاف‌پذیری LSF طیف وسیعی از پوشش‌های نهایی این قابلیت را دارند که بر روی زیرسازی خرپا اجرا شوند. یکی از گزینه های ایده آل در پوشش نهایی استفاده از پنل‌های ساندویچی، به دلیل وزن بسیار سبک و داشتن عایق حرارتی و صوتی داخلی (مانند پلی‌یورتان یا پشم سنگ) است. ورق‌های فلزی و سفالی مانند تخته‌های OSB یا تخته سه لا به عنوان زیرلایه سازه‌ای، بستر مناسبی برای نصب انواع ورق‌های فلزی رنگی، سفال، شینگل یا تایل‌های سنگریزه می باشد.
مزایای تخصصی پوشش نهایی سقف شیبدار در LSF:
عایق بندی: جهت بالا بردن عملکرد سازه ای تا حد امکان، فضای بین اعضای خرپا با عایق‌های حرارتی مانند پشم سنگ یا فوم پلی‌استایرن پر می‌شود.
نکات تخصصی در اجرای سقف LSF
- مهار و یکپارچگی: جهت پایداری جانبی و مهار کمانش تیرها استفاده از بست‌های تسمه‌ای فولادی و سخت‌کننده‌های جان ضروری است.
انتقال بار بهینه: جهت عملکرد یکپارچه سازه در برابر بارهای ثقلی و جانبی، باید با پیچ‌های مخصوص و صفحات اتصال با گالوانیزه بالا، اتصالات سقف به دیوارهای باربر LSF انجام شود.
آب‌بندی در سقف‌های مسطح: در سقف‌های مسطح، استفاده از عایق رطوبتی جهت ممانعت از نفوذ رطوبت به اجزای فولادی حیاتی است و در نتبجه استفاده از ایزوگام، قیرگونی یا سیستم‌های مدرن روی لایه بتن یا تخته زیرسازی الزامی است.
تاسیسات: قابلیت عبور آسان تاسیسات برقی و مکانیکی از داخل جان تیرچه‌های فولادی از مزایای ساطه های سبک است که سبب کاهش نیاز به سقف کاذب بلند می شود.
